Комплектующие
Гроубокс – ограниченное замкнутое пространство. Условия для развития растений в нем, кардинально отличаются от экосистем, в которых они произрастают в природе. Создание благоприятного микроклимата, снабжение растений всем необходимым для роста – задача владельца оранжереи, который применяет для ее решения технические средства и системы. Вентиляция отвечает за поддержание оптимальной температуры и влажности, с ее помощью растениям подается достаточное количество углекислого газа, необходимого для фотосинтеза.
Расчет объема циркуляции
Самый простой метод расчета производительности системы вентиляции отталкивается от объема бокса. Считается, что воздух в оранжерее должен полностью сменяться от двух раз в минуту, до одного раза в пять минут. Этот параметр зависит, в первую очередь, от объема гроубокса – чем меньше объем, тем эффективнее должна быть вентиляция. Связано это с большим количеством тепла, выделяемого лампами. Понятно, что маленький бокс будет прогреваться значительно быстрее, соответственно и отводить тепло надо эффективнее. Граничной величиной, после которой работа системы вентиляции выходит из экстремального режима, принято считать 2 м³.
Для того чтобы рассчитать производительность вытяжного вентилятора и пропускную способность фильтра (она не должна быть меньше, чем производительность канального вентилятора) надо, во-первых, высчитать объем бокса. Допустим, размеры бокса 1,25×1,5×2,0 м, соответственно объем – 3,75 м³. Во-вторых – определитесь с периодичностью замены воздуха в оранжерее. Объем бокса – больше чем 2 м³, но ненамного. Если мы примем вариант с заменой воздуха один раз в минуту, то получим 60 замен в час. Получаем: 3,75×60=224 м³/час. Учтем потери в трубопроводах и сопротивление угольного фильтра – приближаемся к 300 м³/час.
Оптимальным решением будет применение двухскоростного вентилятора, два режима работы которого, обеспечивают один большую, а другой меньшую производительность, относительно расчетной.
Комплектующие для монтажа системы вентиляции
В зависимости от мощности, производительности и сложности, система может включать в себя следующие элементы:
- вытяжной канальный вентилятор;
- приточный вентилятор;
- угольный фильтр;
- шумоподавитель;
- воздуховоды;
- култуб (cool tube).
Для того чтобы объединить все эти элементы в систему, потребуются дополнительные комплектующие. Их количество и тип определяются конструкцией вентиляции и особенностями выбранных технических решений.

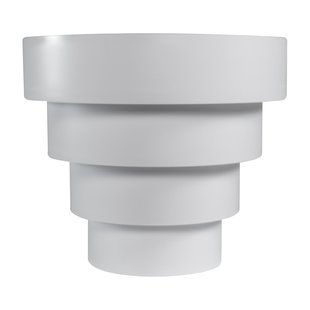

- Переход универсальный 80×100×120×150 мм. Используется для стыковки воздуховодов и оборудования с разными присоединительными размерами. Также может быть использован, для присоединения дополнительных воздуховодов небольшого сечения к основному. Просто выбираются диаметры, которые нужно соединить, а лишнее отрезается ножом.

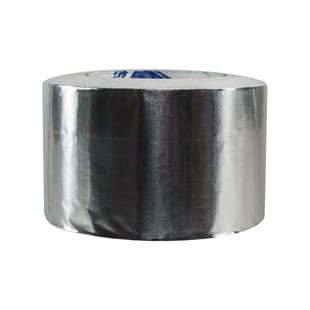

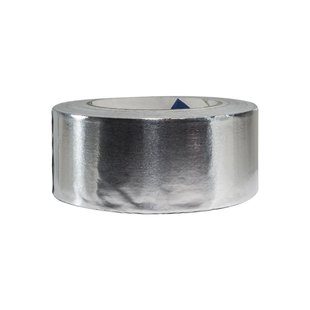

- Монтажная неармированная лента (алюминиевый скотч) ALU050, шириной 50 или 75 мм. Применяется для герметизации соединений в системе вентиляции. У ленты низкий коэффициент эластичности – не более 5-7%, который не увеличивается при повышении температуры. При нагреве воздуха в гроубоксе до температур близких к 30˚ C, алюминиевый скотч не размягчится, и соединения не разгерметизируются.

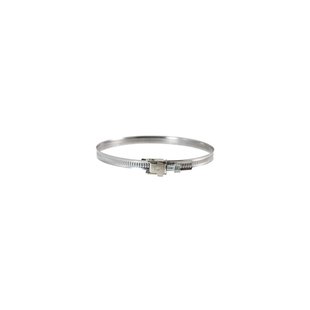

- Хомуты универсальные, разных диаметров. Обеспечивают прочное соединение элементов системы вентиляции между собой. Стыки, скрепленные хомутами, не только просты в сборке, но и разбираются легко, быстро и без потерь, что будет плюсом при демонтаже оборудования.

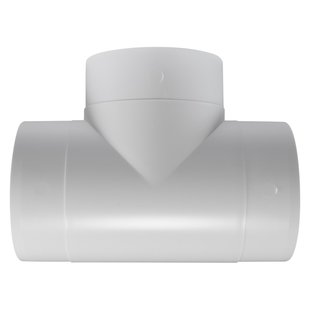

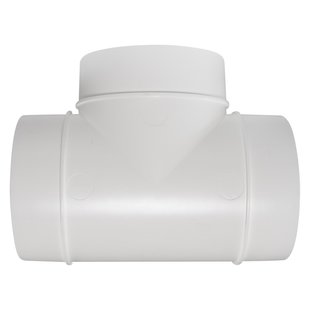

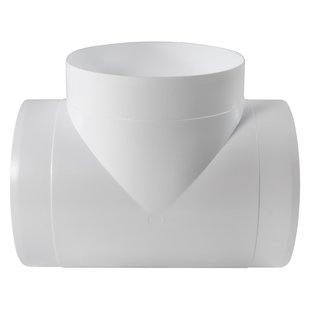

- Тройники. Могут быть использованы для разветвления каналов, или ответвления дополнительных воздуховодов от основной магистрали. Например, для разделения потока входящего воздуха в активной приточной вентиляции. Такая конструкция способствует более равномерному распределению воздушных потоков в гроубоксе.

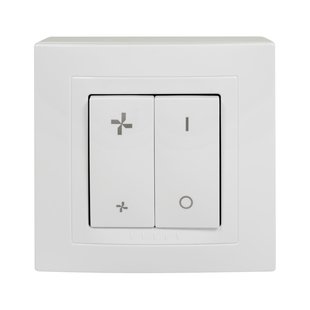

- Переключатель скорости для двухскоростных вентиляторов. С помощью этого несложного устройства можно регулировать интенсивность вентиляции, в зависимости от температуры внешнего воздуха. Выбрав канальный вентилятор с запасом мощности, вы не допустите перегрева оранжереи в жару, а в прохладную погоду будете использовать его при уменьшенной мощности.

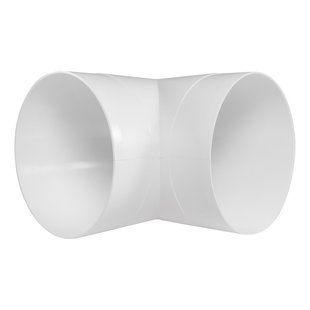

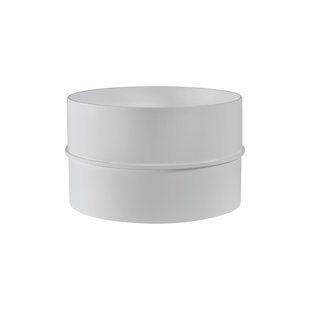

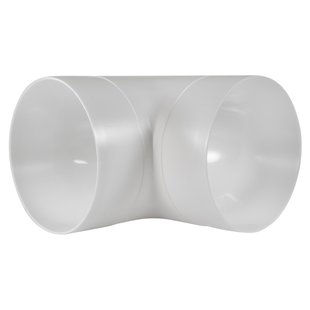

- Соединители и угловые колена. Эти компоненты будут более уместны при использовании жестких ПВХ или полипропиленовых труб. Мягкие металлопластиковые трубопроводы лучше прокладывать с большими радиусами изгиба.
Фильтр:

Хомут универсальный 110 мм
72 руб.
61 руб.

Хомут универсальный 135 мм
86 руб.
73 руб.

Хомут универсальный 165 мм
84 руб.
71 руб.

Хомут универсальный 270 мм
116 руб.
99 руб.

Хомут универсальный 215 мм
116 руб.
99 руб.

Хомут универсальный 325 мм
156 руб.
133 руб.

Лента монтажная неармированная ALU050 50 мм
903 руб.
768 руб.

Лента монтажная неармированная ALU075 75 мм
1899 руб.
1614 руб.

Переход универсальный 80х100х120х150 мм
78 руб.
66 руб.
Нет в наличии

Тройник 10ТП 100 мм
109 руб.
93 руб.
Нет в наличии

Тройник 12.5ТП 125 мм
144 руб.
122 руб.
Нет в наличии

Тройник 16ТП 160 мм
227 руб.
193 руб.
Нет в наличии
