Канальные вентиляторы
За создание оптимального для развития агрокультуры микроклимата отвечает система вентиляции. В ее задачи входит выполнение следующих условий:
- постоянная температура, в пределах 22-26˚С днем, и на 2-5˚ ниже – ночью;
- относительная влажность – 60-80%, изменяющаяся в зависимости от цикла развития растения;
- поддержание необходимого уровня СО₂ за счет притока свежего воздуха;
- равномерная циркуляция воздуха внутри гроубокса, для предотвращения патогенной биоактивности.
Параметры, требующие регулировки, взаимосвязаны. Велика вероятность того, что корректируя один показатель, мы нарушаем другой. Увеличивая объем вентиляции, для снижения уровня влажности, мы понижаем температуру, а при уменьшении оборота воздуха – снижается содержание углекислого газа, необходимого для нормального развития растений. Поддержание баланса тем трудней, чем меньше размеры оранжереи.
Производительность системы вентиляции
При работе, лампы выделяют большое количество тепла, а транспирация растений способствует повышению влажности воздуха. Кроме того, в атмосфере оранжереи должно содержаться достаточное количество СО₂, потребляемого в процессе фотосинтеза. Чтобы поддерживать температуру и влажность воздуха в оптимальном диапазоне, требуется удалять «отработанный» воздух и подавать в гроубокс свежий, в необходимом количестве.
Полная смена воздуха в оранжерее должна происходить от одного раза в минуту, до одного раза в пять минут. Уильям Тексье, в своей книге «Гидропоника для всех. Все о садоводстве на дому», рекомендует применять интервал 4-6 минут. Он считает, что при большем объеме циркуляции, будет трудно поддерживать необходимый уровень влажности. Для примера, посчитаем производительность системы вентиляции, при полной замене каждые пять минут, в помещении 1,5 х 2,5 х 2м:
- Чтобы узнать объем помещения перемножаем его длину, ширину и высоту в метрах: Vм³ = Lм x Dм x Hм. В нашем случае получаем 7,5 м³.
- Количество замен в час: 60 мин/5 = 12.
- Для выполнения поставленных условий потребуется система производительностью 7,5 х 12 = 90 м³/час.
Системы вентиляции с естественной циркуляцией не могут справиться с этой задачей.
Системы принудительной вентиляции
Чтобы повысить производительность системы вентиляции, применяются канальные вентиляторы для вытяжки, в сочетании с пассивным притоком свежего воздуха. Так как горячий воздух поднимается вверх, то и вытяжка устанавливается сверху. Для того чтобы свежий воздух поступал в достаточном количестве, диаметр приточных каналов должен быть в два-три раза больше, чем выходного. Например, если диаметр вытяжки 100 мм, то на входе делаются два-три отверстия по 100 мм или одно, с равной им площадью. Приточные отверстия располагаются снизу, как можно дальше от воздухозаборника вытяжки. На входе устанавливаются фильтрующие элементы, которые не пропускают в бокс пыль и другие загрязнения.
Канальные вентиляторы, установленные со стороны притока, уменьшают нагрузку на вытяжной вентилятор. Кроме того, с их помощью можно осуществить схему с подачей воздуха из разных мест, в зависимости от времени года и внешней температуры. Зимой, когда на улице слишком холодно, приток воздуха может происходить из жилого помещения. Кроме того, что он больше подходит по температуре, домашний воздух содержит больше углекислого газа, необходимого растениям. В жару, прохладный воздух подается с улицы. Для этого воздухозаборник должен быть расположен в тени, на северной стороне здания. При возможности, можно организовать приток из подвального помещения. Переключение производится при помощи шиберных заслонок.
При использовании гроубокса, в нем должно поддерживаться пониженное давление. Это предотвращает распространение запаха за его пределы. Чтобы обеспечить такой перепад, производительность приточного вентилятора должна быть меньше полной производительности вытяжного (с учетом угольного фильтра, шумоподавителей и сопротивления воздуховодов) на 10-20%. Для активного притока воздуха, может быть использован круглый канальный вентилятор, например, Garden Highpro 275/150.
Режим работы вентиляции. Использование таймеров
Задержка выключения вентиляторов необходима для контроля влажности. Процент относительной влажности, это отношение количества растворенной в воздухе воды, к максимально возможному при данной температуре. Чем выше температура воздуха, тем больше воды может содержаться в воздухе, и наоборот. При выключении освещения температура понижается, следовательно, увеличивается процент влажности. Вытяжка должна работать еще некоторое время, после выключения освещения, чтобы предотвратить выпадение росы на листьях растений.
Также задержка выключения вентилятора необходима для охлаждения ламп, которые после выключения остаются горячими еще некоторое время.
Борьба с запахом и шумом
Устанавливая гроубокс в жилом помещении, надо быть уверенным, что он не доставит неудобства соседям. Чтобы уменьшить шум от системы вентиляции, используются бесшумные канальные вентиляторы, такие как TD-250/100 Silent, производства Soler & Palau. Снижению шума поспособствует также установка прибора на амортизаторы, или размещение его подвешенным на эластичных ремнях. Возможно использование специальных шумоподавителей, встраиваемых в воздуховоды.
Для поглощения нежелательных запахов, используются угольные фильтры. Не следует забывать, что фильтры создают дополнительное сопротивление в системе вентиляции.
Прежде чем купить канальный вентилятор, необходимо скорректировать необходимую производительность устройства, учитывая потери в воздуховодах и дополнительном оборудовании. Так на угольном фильтре, теряется до 25% производительности. Происходит потеря мощности и в шумоглушителях, и в самих воздуховодах, в местах изменения направления движения воздуха. Вернувшись к нашему примеру, для обеспечения производительности системы 90 м³/час, потребуется вентилятор с характеристикой не менее 150 м³/час.
Фильтр:

Встраиваемый вентилятор Garden Highpro 107/100
2043 руб.
1737 руб.

Канальный вентилятор Extractor TT Fan 187/100
5278 руб.
4486 руб.

Канальный вентилятор Extractor TT Fan 520/150
9973 руб.
8477 руб.

Встраиваемый вентилятор Garden Highpro 190/125
1800 руб.
1530 руб.

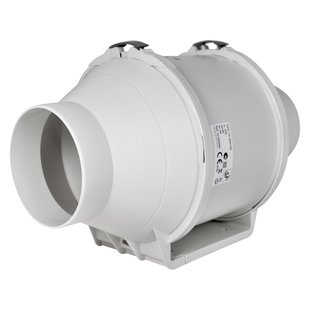

Канальный вентилятор TD-MIXVENT 250/100
14232 руб.
12097 руб.

Канальный вентилятор TD-MIXVENT 500/160
20983 руб.
17836 руб.

Канальный вентилятор TD-MIXVENT 800/200
28371 руб.
24115 руб.

Канальный вентилятор TD-MIXVENT 1000/250
44815 руб.
38093 руб.

Канальный вентилятор TD-MIXVENT 1300/250
47539 руб.
40408 руб.

Канальный вентилятор TD-MIXVENT 2000/315
49658 руб.
42209 руб.

Канальный вентилятор TD - 2000/315 SILENT
101872 руб.
86591 руб.

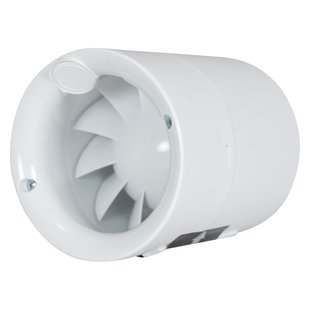

Канальный вентилятор TD 200/120 SILENTUB
6450 руб.
5482 руб.
